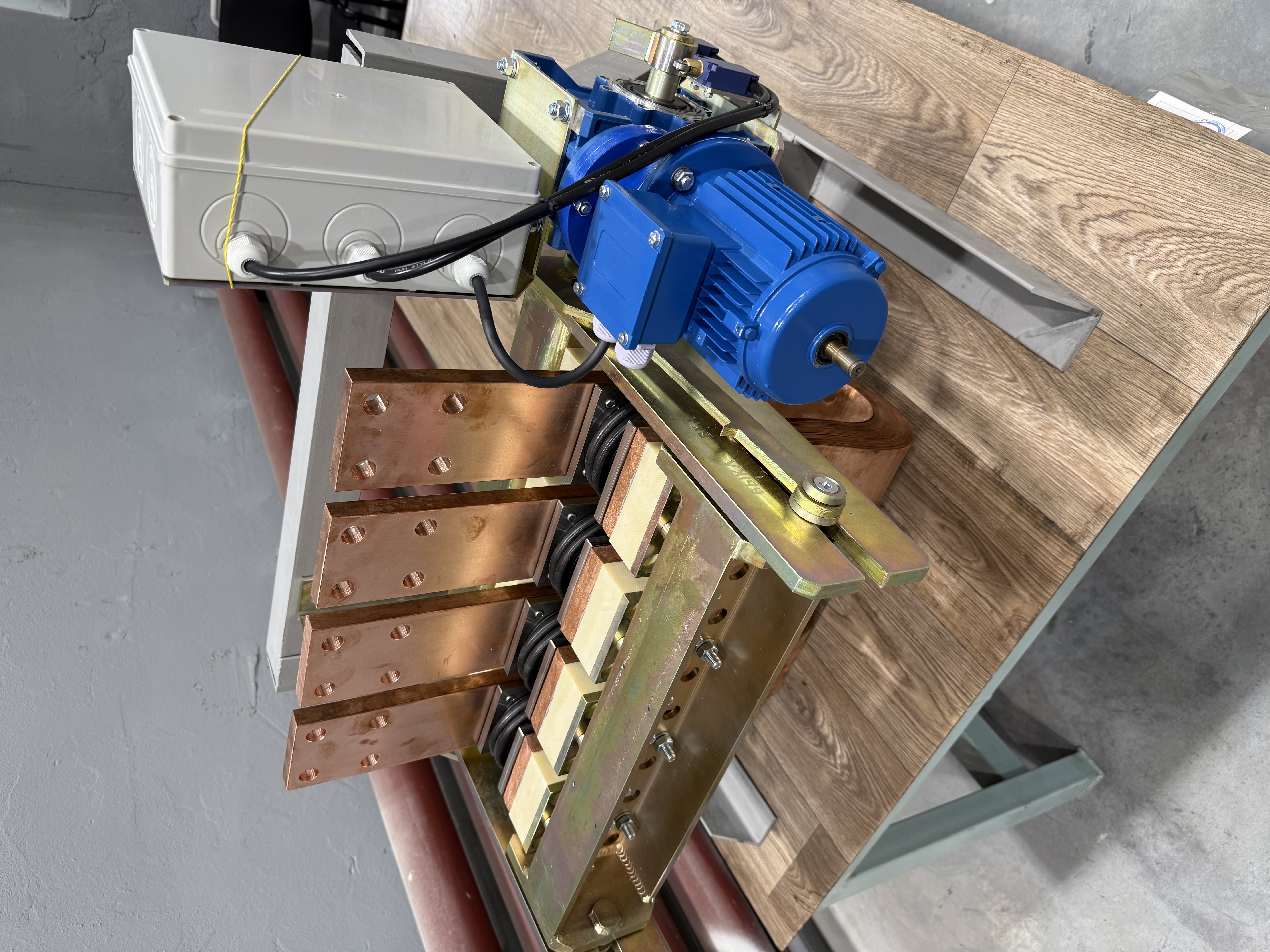

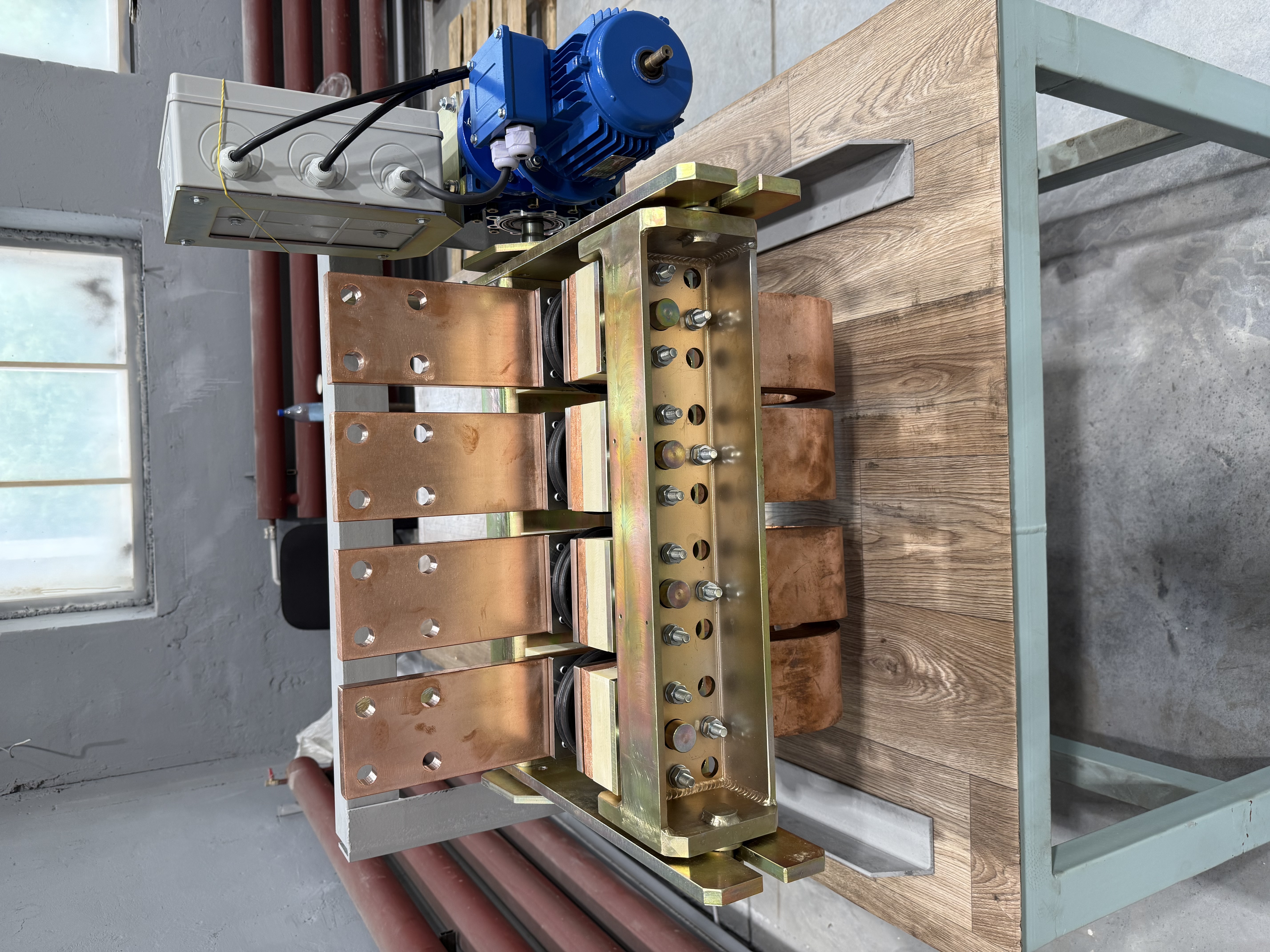

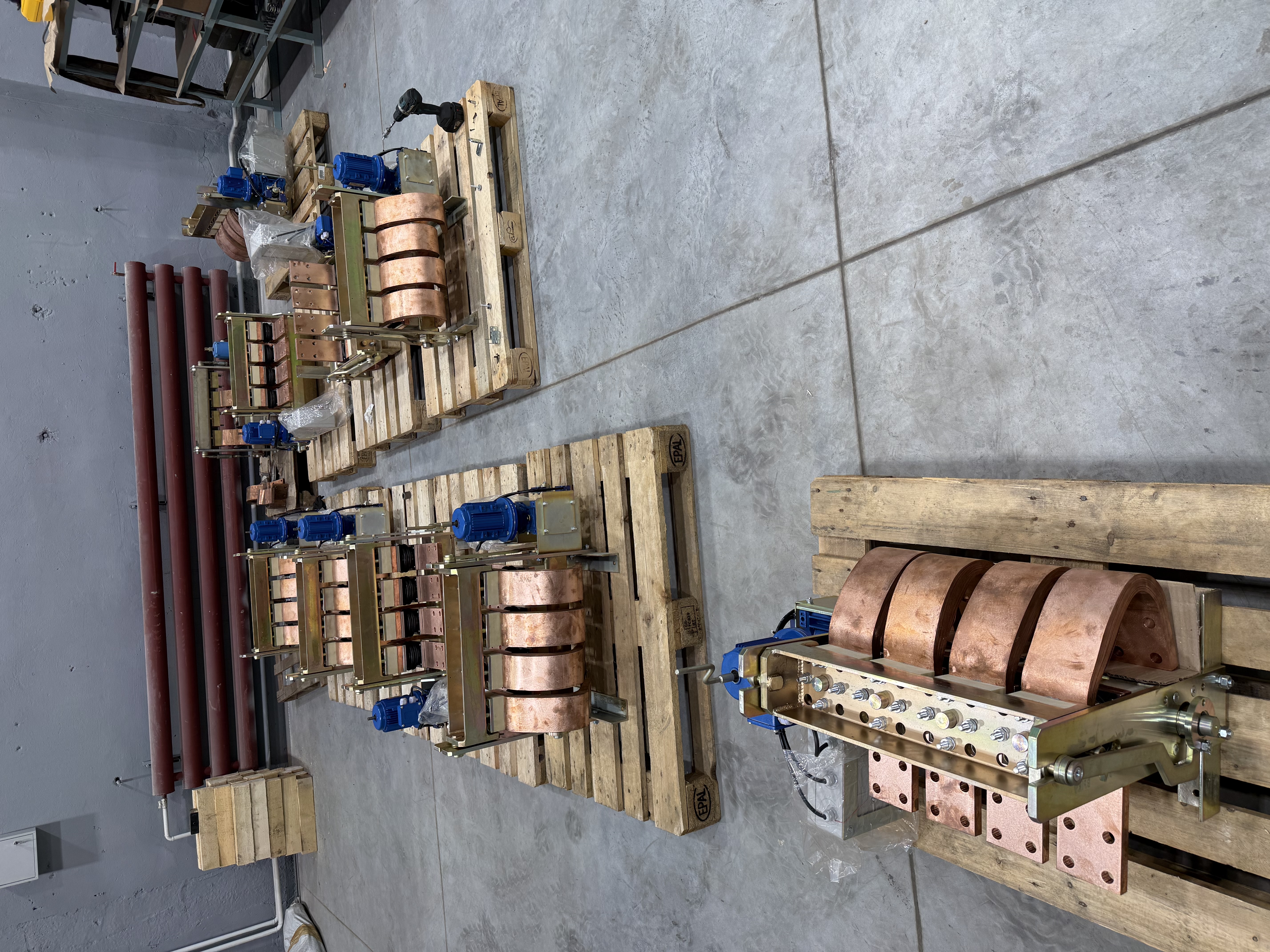

Разъединители модульные низковольтные постоянного тока предназначены для коммутации без нагрузки электрических цепей постоянного тока, номинальным напряжением до 1000В.

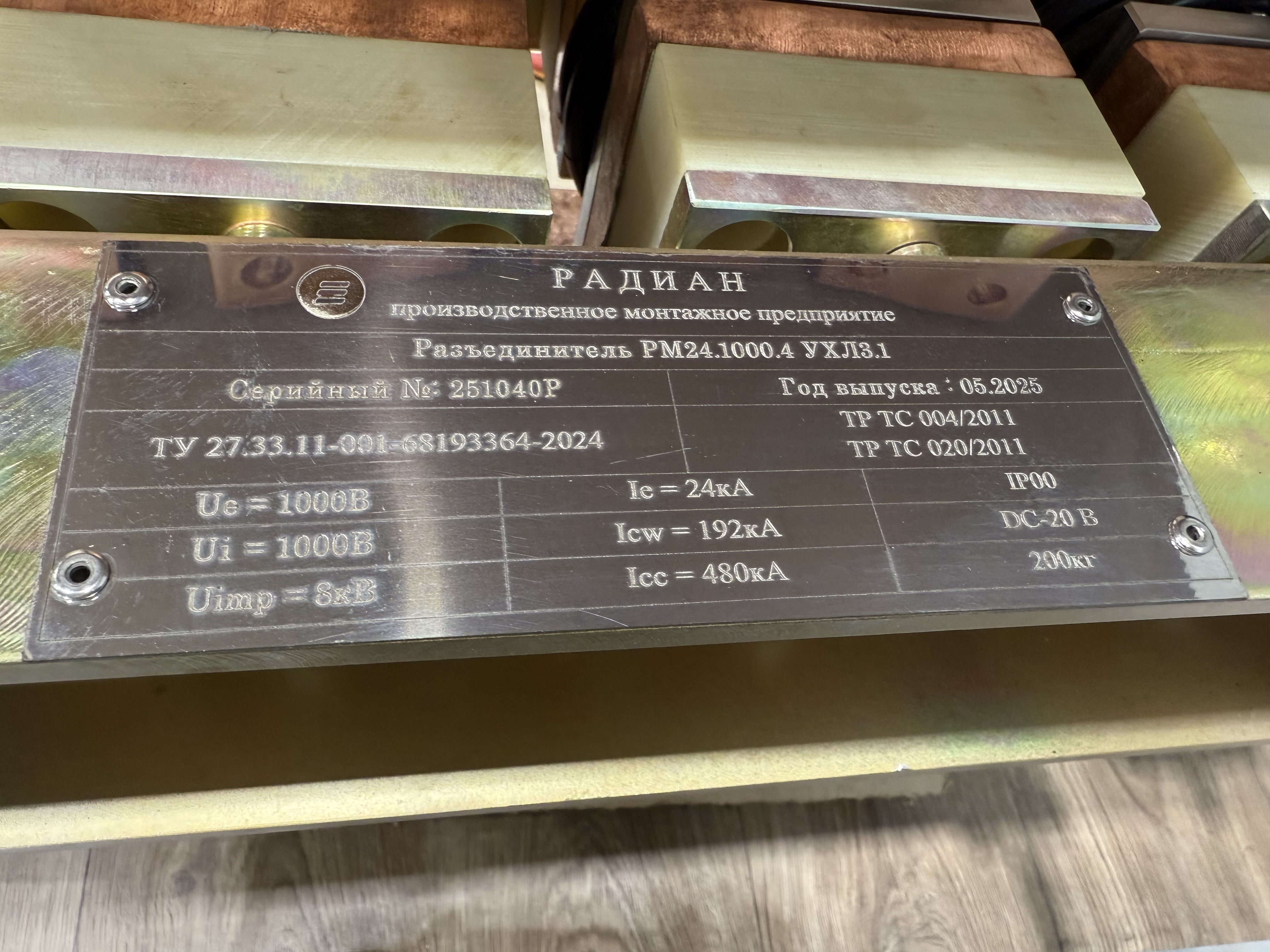

Разъединители соответствуют требованиям ТУ 27.33.11-001-68193364-2024 "Разъединители модульные постоянного тока серии РМ. Технические условия".
Вид климатического исполнения и категория размещения УХЛ3.1 по ГОСТ 15150.
Диапазон предельных рабочих температур окружающего воздуха от -10 до +45℃.
Относительная влажность воздуха не более 80 % при +25℃.
Высота над уровнем моря не более 1000 м.
Категория применения:
- для постоянного тока DC-20 B по ГОСТ Р 50030.3.
Срок службы разъединителей – 10 лет.
Наработка разъединителей на отказ – не менее 18000 часов.
Основные технические характеристики разъединителей приведены в таблице 1
|
Параметр |
Значение* |
|
Номинальное рабочее напряжение (Ue), В |
1000 |
|
Номинальное напряжение изоляции (Ui), В |
1000 |
|
Номинальное импульсное напряжение (Uimp), кВ |
8 |
|
Номинальный рабочий ток (Ie), А |
до 48000 |
|
Расположение электродвигательного привода |
правое/левое |
|
Усилие, прилагаемое к рукоятке ручного привода, не более, H (кгс) |
5 (0,5) |
|
Механическая износостойкость, циклы ВО |
6000 |
|
Степень защиты по ГОСТ 14254 |
IP00 |
* возможность разработки коммутационной электроаппаратуры постоянного тока под индивидуальные требования Заказчика.
